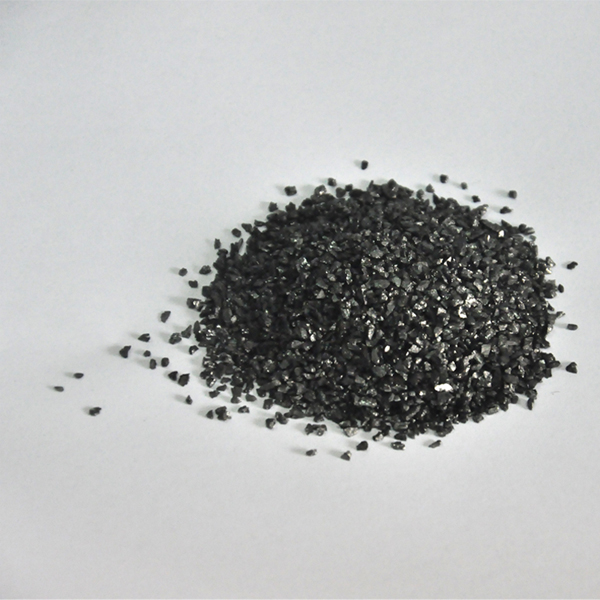

?1、原料選擇?

物理活性炭主要使用煤質(zhì)（煙煤、無煙煤）、木質(zhì)（木屑、鋸末）、果殼（椰殼、核桃殼）等含碳量高的材料?。

物理活性炭原料需滿足低灰分、高碳含量要求，以保證產(chǎn)品的吸附性能?。

?2、預(yù)處理?

物理活性炭原料經(jīng)破碎、篩分至均勻粒度（通常為1-5mm）?。

部分原料需清洗或脫灰處理（如煤質(zhì)原料），以減少雜質(zhì)對(duì)孔隙結(jié)構(gòu)的影響?。

?3、炭化?

在?隔絕氧氣?的環(huán)境下加熱至400-600℃，去除揮發(fā)分（如氫、氧）和非碳有機(jī)物，形成初步碳骨架?。

炭化設(shè)備常用回轉(zhuǎn)爐或立式炭化爐，耗時(shí)2-4小時(shí)?。

?4、活化?

?關(guān)鍵步驟?：在800-1000℃高溫下，通入?水蒸氣?或?CO??等氧化性氣體，與炭化物反應(yīng)生成孔隙?。

活化機(jī)制：氣體侵蝕炭表面，打開閉塞孔隙并擴(kuò)大原有孔道，形成微孔（2-50nm）和介孔結(jié)構(gòu)?。

活化時(shí)間通常為8-24小時(shí)，設(shè)備以斯列普爐或回轉(zhuǎn)活化爐為主?。

?5、后處理?

洗滌：去除殘留灰分和活化劑（如使用酸洗進(jìn)一步提純）?。

干燥：通過高溫烘干降低水分含量至5%以下?。

篩分：按粒度分級(jí)（顆粒狀、粉末狀等）?.
